Описание
品牌 : 衡王
类型 : 叉车升降系配件
适用叉车车型 : 通用
适用类型 : 叉装机
咨询热线： 13081682368

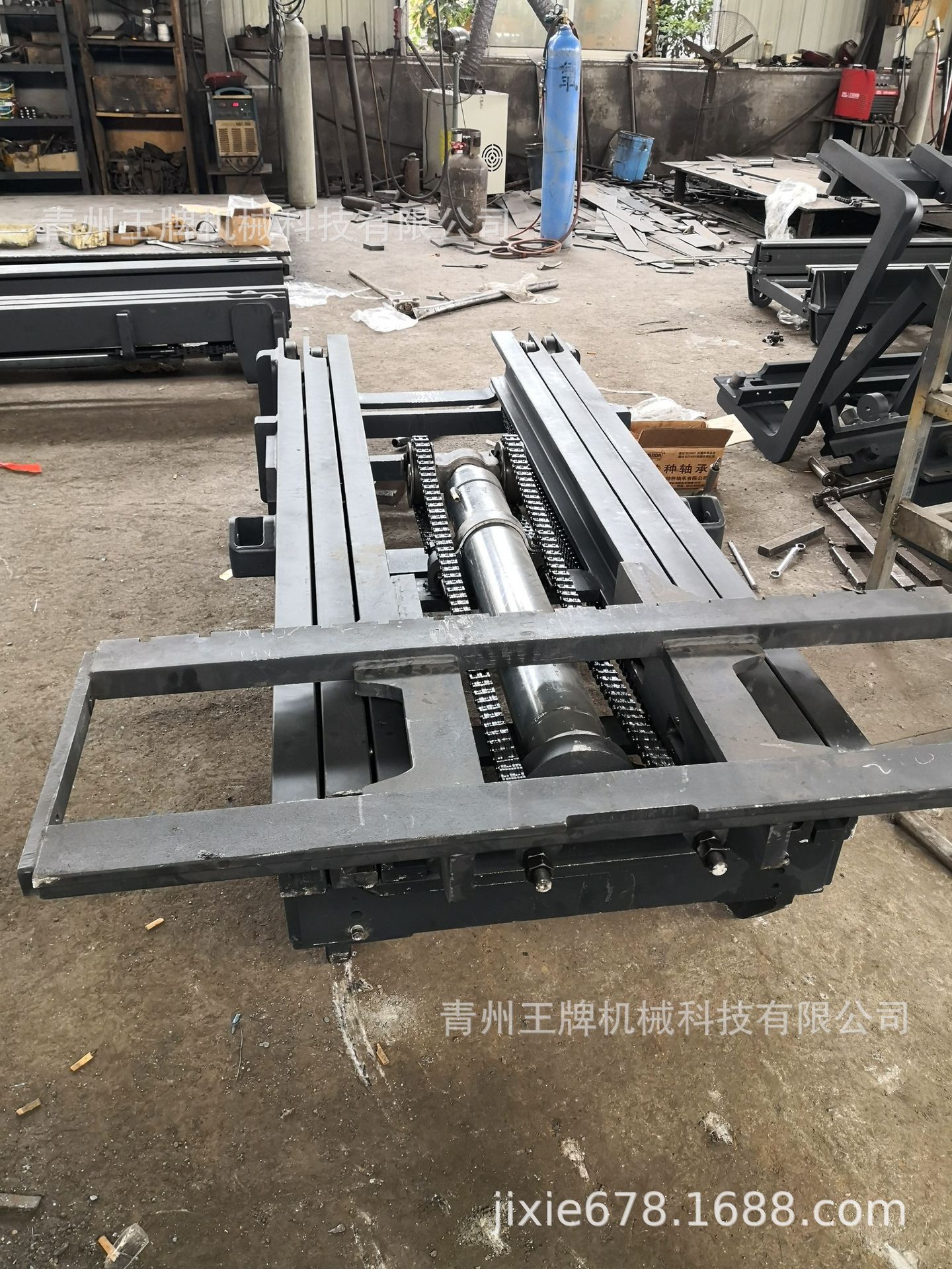

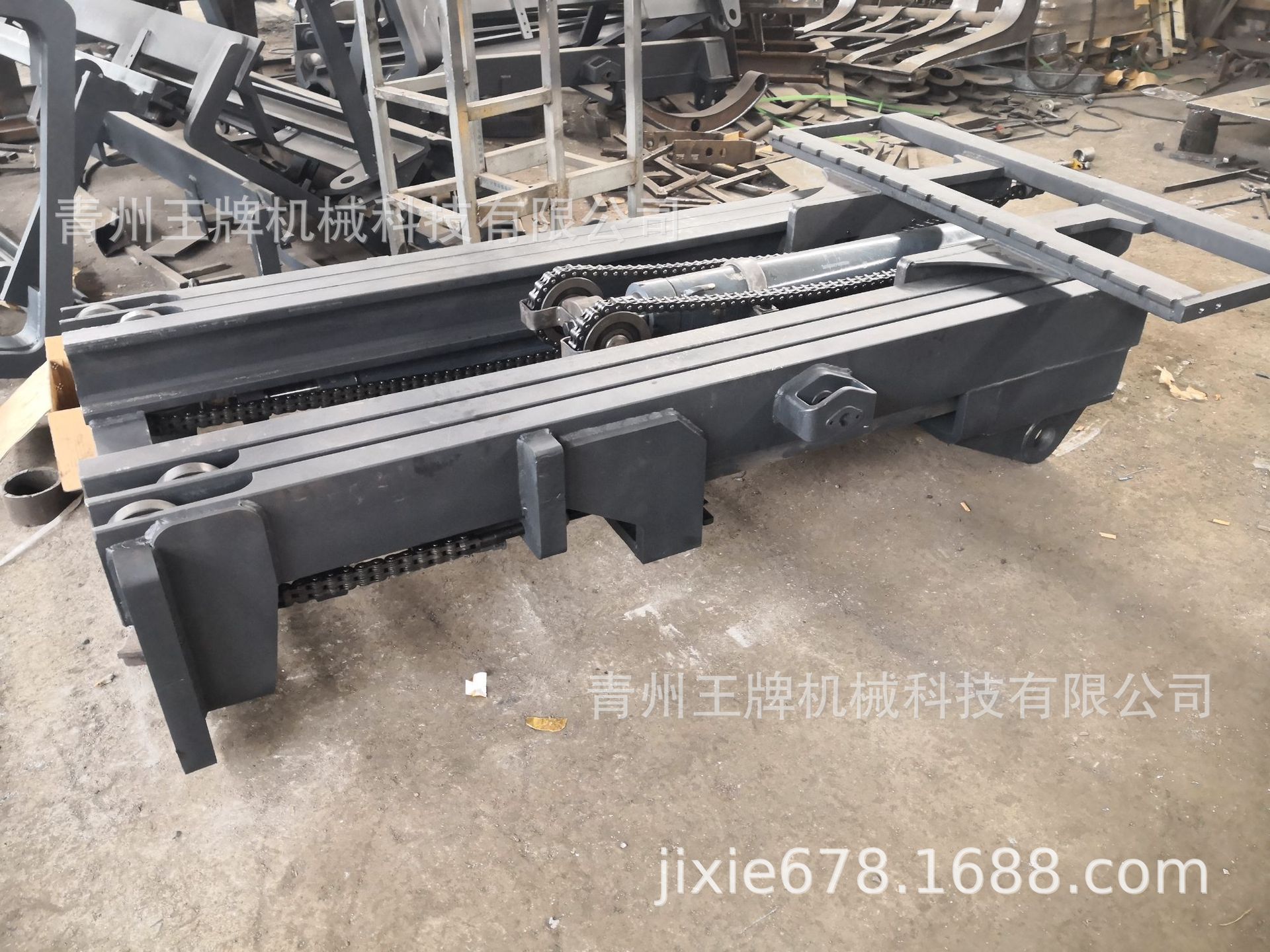

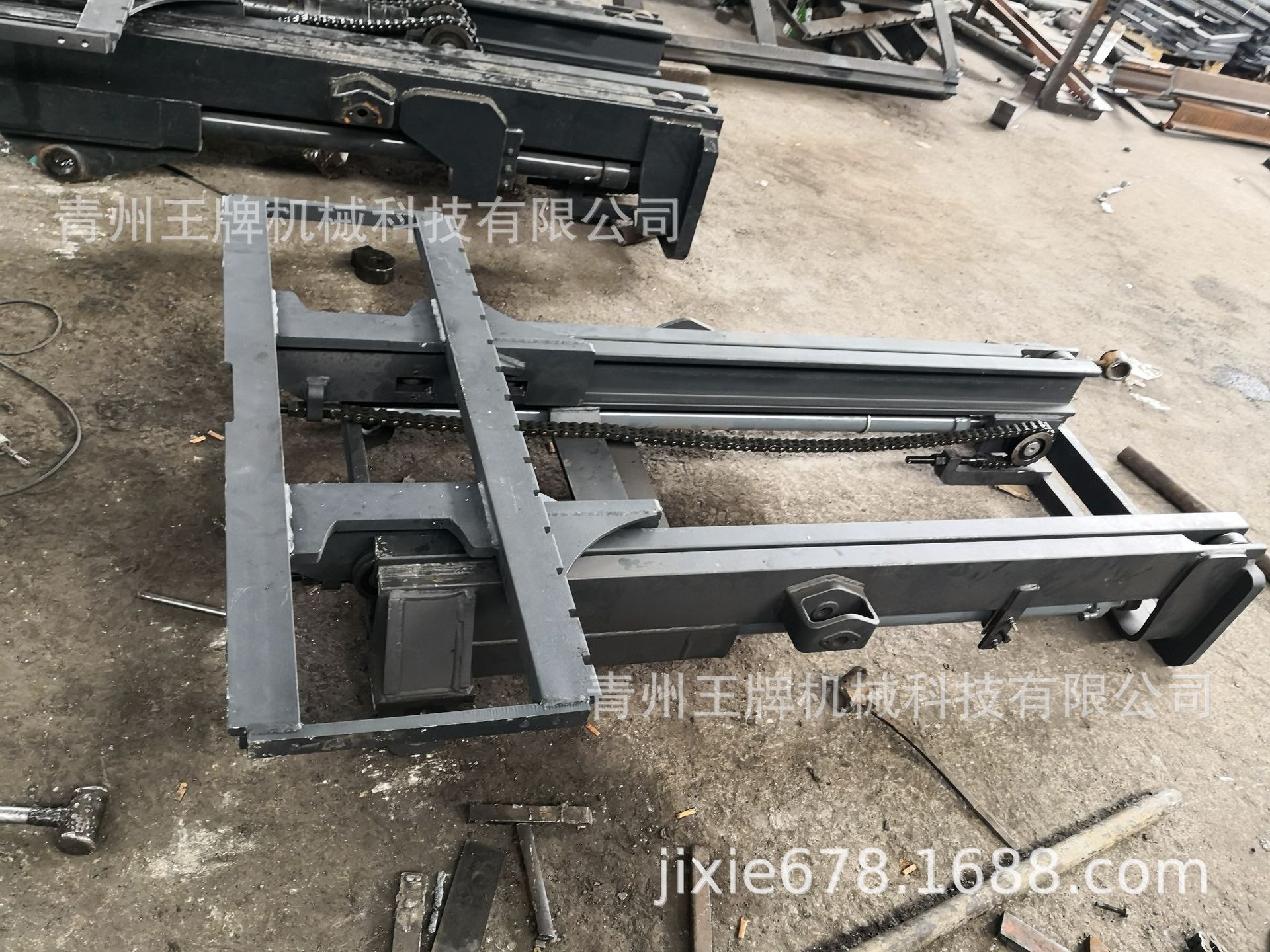

叉车门架（Forklift truck door frame）是叉车取物装置(load handler)的主要承重结构。提升货物的机构，又称为门架。由内门架、外门架、货叉架、货叉、链条、链轮、起升油缸和倾斜油缸等组成。
根据叉取货物起升高度的要求，叉车门架可做成两级或多级，常见的普通叉车多采用两级门架。常见的有三节全自由门架 两节全自由门架 两节标准门架，其中全自由门架因其可进货柜工作，通常称为进货柜门架。
两级门架由内门架和外门架组成，悬挂在叉架上的货叉和叉架一起借助于叉架滚轮沿内门架上下移动，带动货物起升或下降。内门架靠起升油缸驱动升降，亦由滚轮导向。门架后方的两侧设有倾斜油缸(tilt cylinder)，可使门架前倾或后仰(门架/(?:)/大前倾角约3°-6°，后仰角约为10°-13°)，以利叉取和堆放货物。
外门架下端铰接在车架上，中部与倾斜油缸铰接。由于 倾斜油缸的伸缩，门架可前后倾斜（倾斜度一般为 6°～12°），使货叉叉货和搬运过程中货物 稳定。
内门架带有滚轮，嵌在外门架中，内门架上升时可以部分地伸出外门架。货叉架带有 滚轮，嵌在内门架中，可以上下运动。起升油缸的底部固定在外门架下部，油缸的活塞杆沿 内门架上的导程杆上下移动。活塞杆的顶部装有链轮，起升链条一端固定在外门架上，另一 端绕过链轮与货叉架相连。当活塞杆顶部带着链轮起升时，链条将货叉和货叉架一起提升起 来。开始提升时仅货叉起升，直至活塞杆顶到内门架以后才能带动内门架上升，内门架的上 升速度为货叉的1/2。
货叉起升而内门架不动时货叉所能起升的/(?:)/大高度叫做自由提升高度。 一般自由提升高度为 300毫米左右。当货叉架起升到内门架顶部以后，内门架才与货叉架同 时起升的门架，称为全自由提升门架。10吨以上的叉车链轮大多直接固定在内门架顶部， 起升油缸一开始就顶举门架，所以不能自由提升。自由提升的叉车可进入比它稍高的门洞。 全自由提升的叉车用在低矮的场所，不会因为内门架顶到屋顶而造成货叉不能升到规定高度 的缺点，所以它还适合在船舱、集装箱内作业。为使司机具有较好的视野，起升油缸改用两 只并布置在门架两侧者，称为宽视野门架。这种门架逐渐代替普通门架
|
